داده های عملکرد

• قطر اسمی: DN50 ~ DN1500
• رتبه بندی فشار: 51 بار
• کلاس نشتی: کلاس V
• رسانه های کاربردی: برای آستین های لاستیکی استاندارد: دوغاب معدنی، گل، خمیر کاغذ و غیره. برای سایر آستین های لاستیکی اختیاری: رسانه های قابل اجرا بسته به بسته بندی آب بندی متفاوت است و سازگاری دما نیز بر این اساس متفاوت است.
• محدوده دما: برای آستین های لاستیکی استاندارد: ≤ 80 درجه سانتی گراد. برای سایر آستین های لاستیکی اختیاری: تا 160 درجه سانتیگراد.
• مشخصه جریان: جریان کامل و بدون مانع

روش های اتصال و فعال سازی

• نوع اتصال: ویفر، فلنجی، فشار قوی ، لوگ ، نخ دار ، جوش داده شده ، گیره

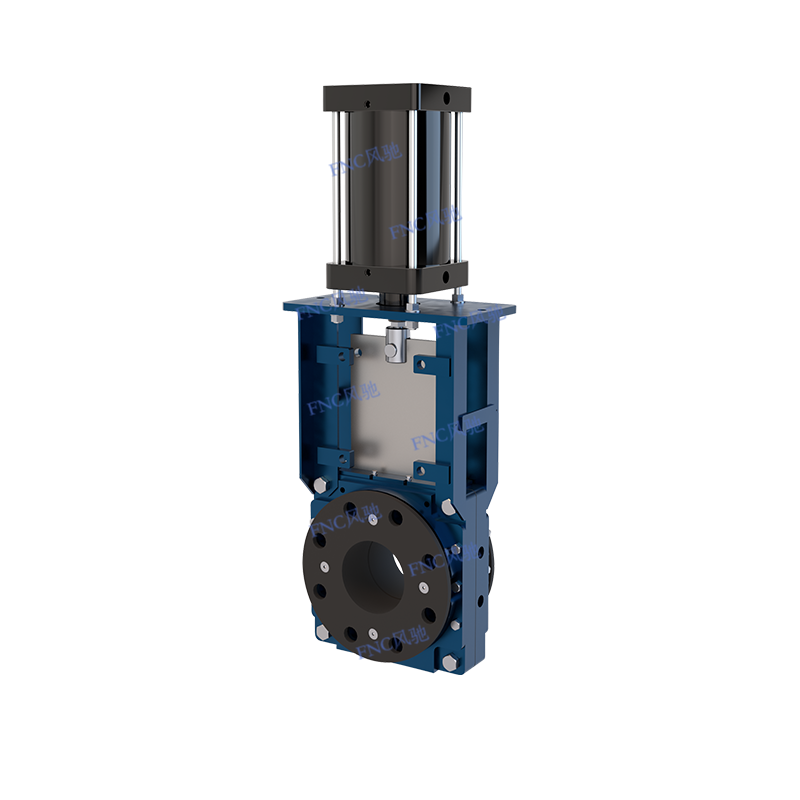

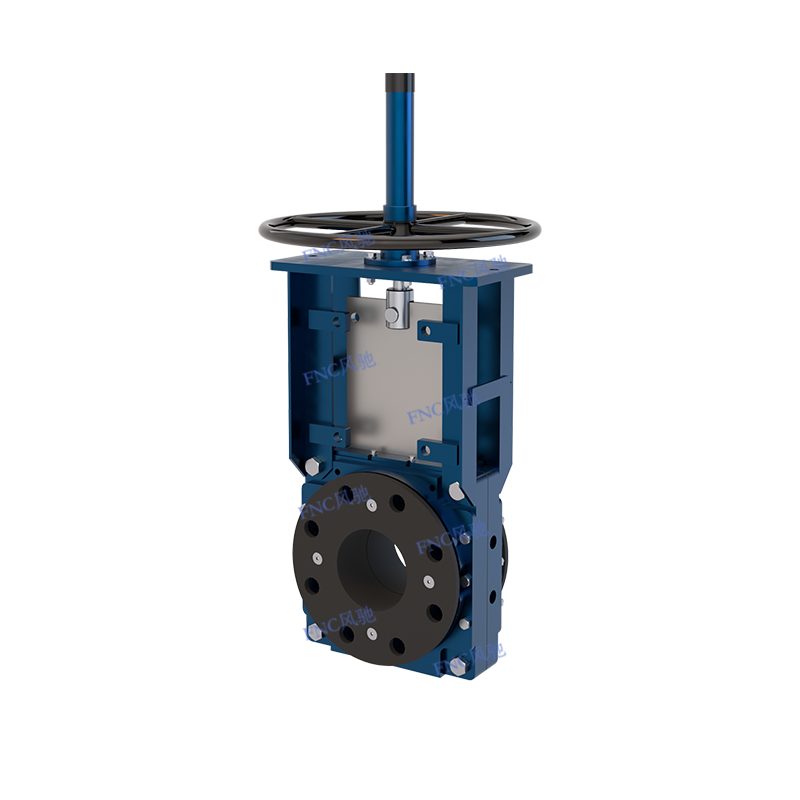

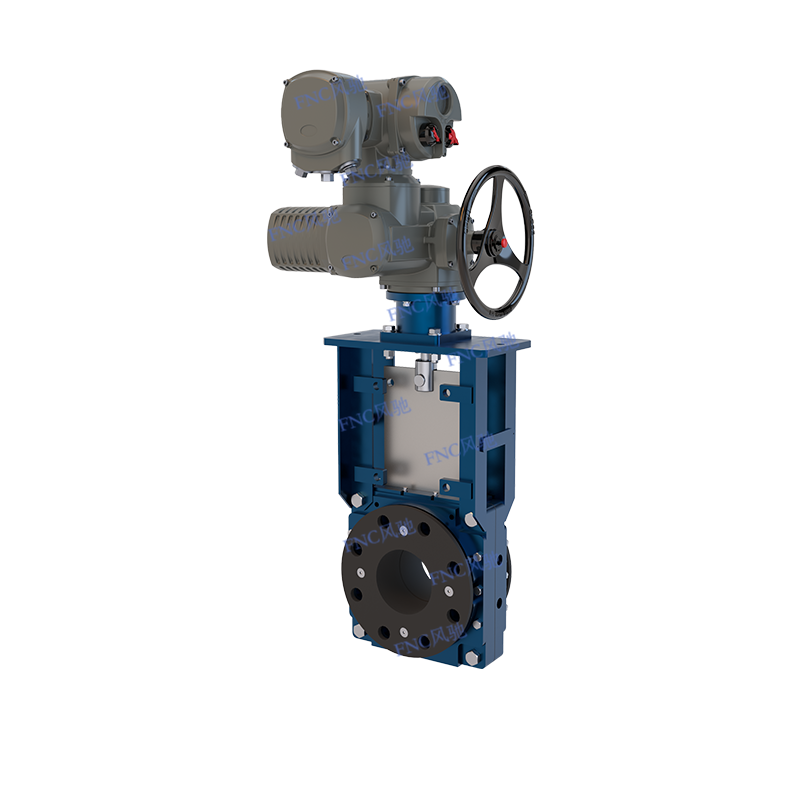

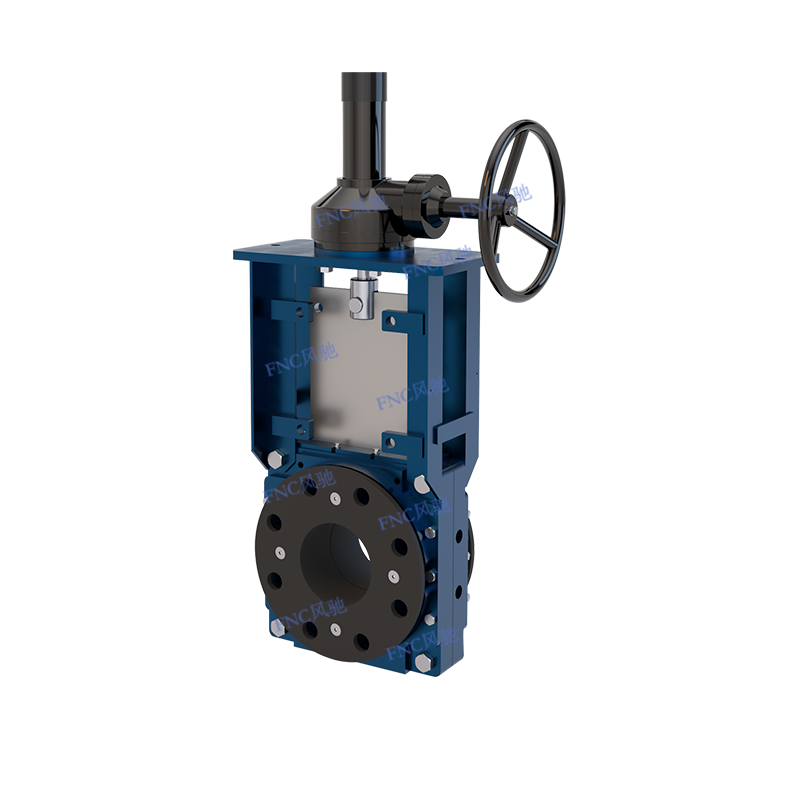

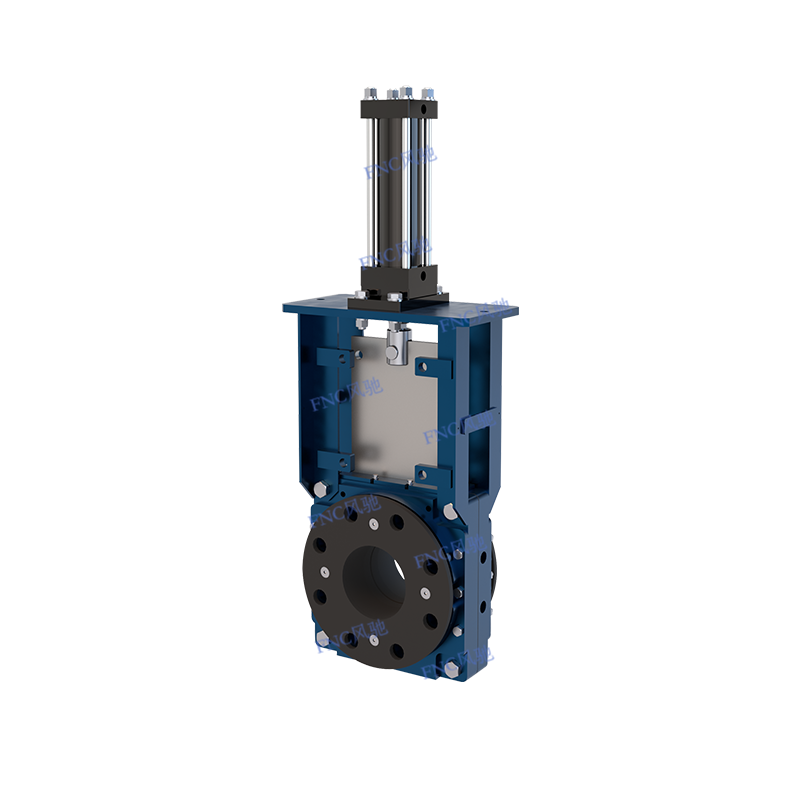

• روش فعال سازی: دستی (چرخ دستی / Worm Gear) نوع روشن و خاموش پنوماتیک (تک اقدام/دو عمل)، نوع تعدیل کننده پنوماتیک، برقی( نوع روشن و خاموش / نوع تعدیل کننده / ضد انفجار) ، فعال سازی هیدرولیک، فعال سازی ترکیبی( دستی-پنوماتیکی / دستی-برقی)

سناریوهای قابل اجرا: معدن، صنایع فسفر، نیروگاه ها، صنایع فولاد و سایر فلزات، صنایع خمیر و کاغذ، کارخانه های شیمیایی، صنعت آلومینا، کارخانه های سیمان و غیره.

سفارشی سازی بر اساس الزامات موجود است.

ویژگی های محصول

• آب بندی 100% حبابدار نشت صفر مطلق را در سمت پایین دست تضمین می کند.
• طراحی دو نشیمنگاه جریان دو طرفه و قطع شیر را امکان پذیر می کند.
• عبور جریان بدون مانع، آشفتگی را از بین می برد و افت فشار را در هنگام عبور سیال از شیر کاهش می دهد.
• بدون حفره صندلی، که از تجمع ذرات جامد جلوگیری می کند و بسته شدن قابل اعتماد دروازه شیر را تضمین می کند.
• مهر و موم ثانویه با عملکرد خود تنظیم پویا.
• بدون نیاز به بسته بندی دروازه یا ساقه، از بین بردن نشت بسته بندی و کار تعمیر و نگهداری.
• سیستم روانکاری طولانی مدت و بادوام؛
• عدم تماس مستقیم اجزای فلزی با دوغاب.
• طراحی براکت انعطاف پذیر: مهره ساقه را می توان از بالا جدا کرد و در محل برای فعال سازی سیلندر یا چرخ دنده مخروطی بدون جوشکاری جایگزین کرد.
• براکت‌های موقعیت‌یابی باز/بستن استاندارد برای اندازه‌های DN400 و پایین‌تر هستند و می‌توان پین‌هایی با موقعیت ثابت ارائه شده توسط کارخانه یا تهیه‌شده توسط کاربر انتخاب کرد.

ویژگی های طراحی

• طراحی براکت سنگین از یک مهره ساقه قابل جابجایی استفاده می کند که نصب چرخ دنده های مخروطی یا محرک های پنوماتیک را بدون جوشکاری تسهیل می کند.
• براکت های موقعیت یابی باز/بسته استاندارد هستند (برای اندازه های DN400 و پایین تر).
• در حالت باز، دروازه فولادی ضد زنگ را می توان به طور کامل از دوغاب خارج کرد و امکان بازرسی یا تعویض دروازه را بدون جدا کردن شیر فراهم می کند.
• دروازه فولادی ضد زنگ 316 پیکربندی استاندارد است.
• مهر و موم ثانویه خود تنظیم پویا روانکاری را حفظ می کند.
• بوش آب بندی الاستیک FENGCHI قابل تعویض در محل برای نصب آسان.
• عبور جریان بدون مانع، بدون تماس فلز با فلز، بدون بلوک های راهنما یا شیارهای گوه ای شکل.
• طراحی بوش با آب بندی دوبل باعث می شود که هنگام بسته شدن شیر، از نوع "صفحه کور" خاموش شود. بوش های آب بندی محکم برای جداسازی فشار متوسط ​​قرار می گیرند و نیاز به واشر فلنج را از بین می برند.
• استاندارد حفاری فلنج بدنه دریچه یک تکه PN10 است، با حفاری PN16/ANSI B16.5/150 به عنوان یک گزینه.
• حرکت قابل کنترل ناحیه فلاشینگ مانع از فرو رفتن بیش از حد دروازه به داخل بوش آب بندی در حالت بسته می شود و استرس روی بوش آب بندی و احتمال پارگی بوش را کاهش می دهد. همه پیچ ها با واشر قفل در زیر مجهز شده اند.

مواد

• جنس بدنه سوپاپ: چدن انعطاف پذیر، SS304 یا موارد دیگر
• مواد بوش: NR، EPDM، NBR و غیره
• جنس ساقه سوپاپ: SS304
• جنس دروازه: SS304, 316, 2205, 2507
• جنس بست: SS201, 304, 316
• مواد مهر و موم ثانویه: EPDM

سفارشی سازی بر اساس الزامات موجود است.

جدول انتخاب نوع اتصال شیر دریچه چاقوی دوغاب (Slurry Knife) فقط برای مرجع)

جدول انتخاب روش فعال سازی دریچه دریچه چاقوی دوغاب ( فقط برای مرجع)
