داده های عملکرد

• قطر اسمی: DN15 ~ DN2000
• رتبه بندی فشار: PN6~PN40 (بر اساس اندازه، نوع اتصال و روش فعال سازی متفاوت است)
• کلاس نشتی: کلاس V
• رسانه های کاربردی: برای آستین های لاستیکی استاندارد: دوغاب معدنی، گل، خمیر کاغذ و غیره. برای سایر آستین های لاستیکی اختیاری: مواد پوشش مربوطه بر اساس ویژگی های متوسط (مانند دما، فشار، اندازه ذرات، خورندگی و غیره) انتخاب می شوند.
• محدوده دما: برای آستین های لاستیکی استاندارد: ≤ 80 درجه سانتی گراد. برای سایر آستین های لاستیکی اختیاری: Up to 160°C
• ویژگی جریان: جریان کامل و بدون مانع

روش های اتصال و فعال سازی

• نوع اتصال:  نوع فلنجی

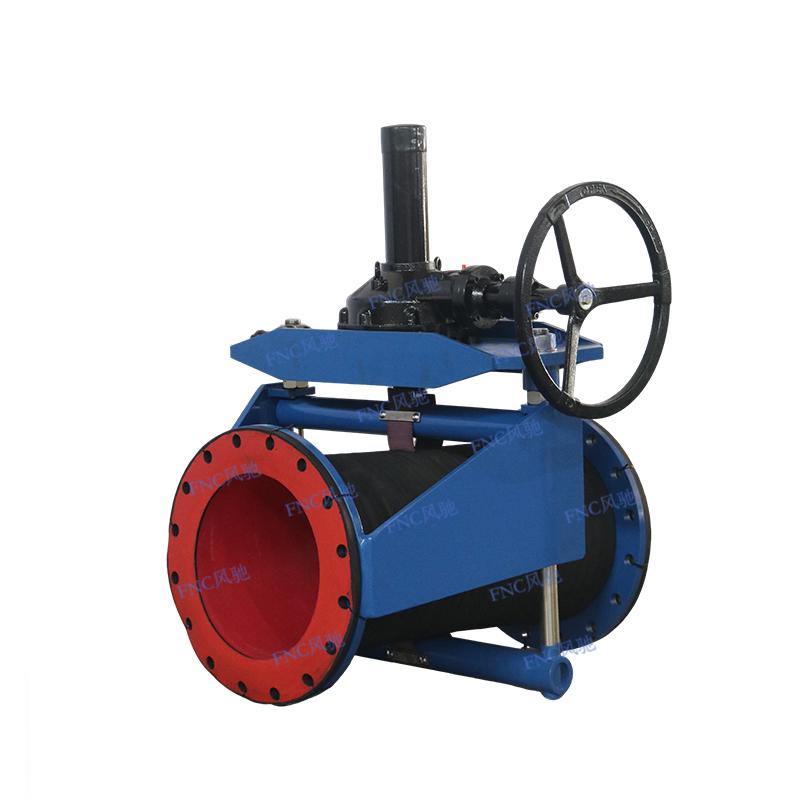

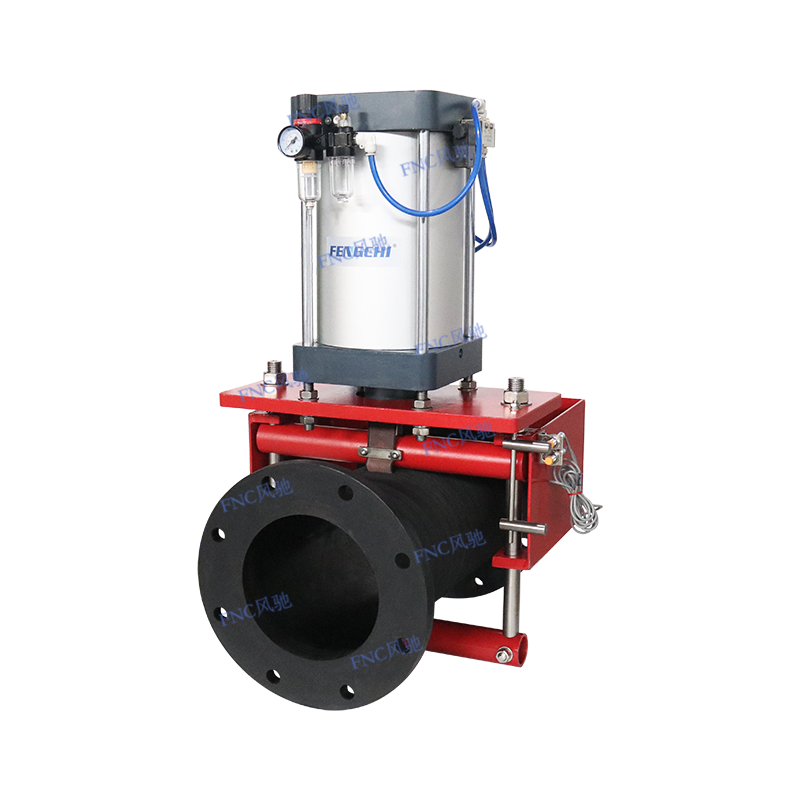

• روش فعال سازی: دستی، چرخ دنده حلزونی، پنوماتیک (تک عملکرد، دو عملکرد)، الکتریکی (نوع خاموش، نوع مدوله)، هیدرولیک، تعدیل کننده پنوماتیک (با پوزیشنر)

سناریوهای قابل اجرا: معدن، تصفیه فاضلاب، فرآیندهای کنترل شیمیایی، نیروگاه ها

سفارشی سازی بر اساس الزامات موجود است.

ویژگی های محصول

• طراحی تمام سوراخ - بدون محدودیت جریان.
• بسته شدن خط وسط - عمر سرویس بوشینگ را افزایش می دهد.
• فقط بوش با محیط تماس می گیرد - فقط یک قسمت سایش وجود دارد.
• عملکرد خود تمیز شوندگی - بدون گیر کردن.
• گزینه های متعدد مواد بوش - الزامات رسانه های مختلف را برآورده می کند.
• طراحی قوی - فاصله بین خدمات تعمیر و نگهداری را افزایش می دهد.
• بوش لاستیکی، "جزء هسته" شیر پینچ، بخشی از شیر است که با محیط فرآیند در تماس است.
• طراحی بوش سفارشی: مناسب ترین ساختار بوش با توجه به شرایط کاربرد مشتری انتخاب می شود.
• هنگامی که شیر به پایان عمر خود می رسد، پس از تعویض بوش، می توان یک شیر پینچ "تقریباً جدید" به دست آورد.

ویژگی های ساختاری

• کاملا باز: بوش الاستیک تمام سوراخ دریچه پینچ هیچ شکاف یا گوشه مرده ای ندارد.
• فرآیند بسته شدن: بسته شدن خط مرکزی - این ویژگی از تلاطم و سایش در داخل بوش جلوگیری می کند. بوشینگ یک لوله ونتوری صاف و بسته را تشکیل می دهد و با هر عملیات به خود تمیز شوندگی می رسد.
• کاملاً بسته: شیر پینچ در صورت بسته شدن کامل، بسته شدن نشتی صفر دو طرفه را تضمین می کند و طراحی ذاتاً ایمن را اتخاذ می کند که نیازی به تعمیر و نگهداری برای آب بندی ندارد.

مواد

• جنس بدنه سوپاپ: فولاد کربنی، چدن داکتیل، SS304 یا موارد دیگر
• مواد بوش: NR، EPDM، NBR و غیره
• جنس ساقه سوپاپ: SS304
• جنس بست: SS201, 304, 316

سفارشی سازی بر اساس الزامات موجود است.

دریچه را فشار دهید جدول انتخاب نوع اتصال ( فقط برای مرجع)

دریچه را فشار دهید Actuation Method Selection Table（ فقط برای مرجع)
